偏心カム付きクランプ・レバー

メールアドレス
clamping-levers1

• ステンレススチール製ねじ付きスタッド付き偏心カムを備えたクランプ・

レバーは、素早く締緩するために使用されます。
• レバーは、最大締付力を上回らないように設計されています。

• レバー・カムとクランプ表面との間隔はファインピッ チ・スレッドにより調節可能で、

クランプ留め位置を簡単に最大締付力にセットすることができます。
• レバーは、艶消し黒の粉体塗装、耐摩耗性エポキシ樹脂仕上げの亜鉛ダイカスト
「本Website掲載単価は御参考価格です。 御手数をお掛けして 申し訳ございませんが、 御見積価格を御提示させて頂きますので、
以下のアドレスまで御連絡を頂けます様 御願い申し上げます。」
** sales@essentracomponents.jp/ CSECJapan@essentra.com ご不便をおかけして申し訳ございませんが、
何卒よろしくお願い申し上げます。

図面ダウンロードは会員登録・ログインが必要となります。



サンプル パーツ

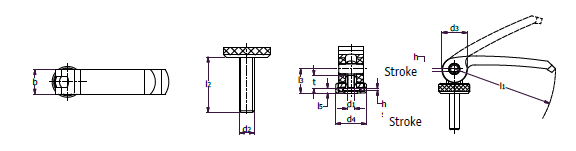

No 		l1 (mm) d2 (mm) l2 (mm) b d3 (mm) d4 (mm) h stroke at 90° lever movement l3 in clamping position min. max. l6 in clamping position t useable thread length <
ユニット
単位 		単価 在庫 数 合計金額 添付
1220741 82 M8 - female 60 20 20 25 1 19.5 22.5 19.5 12
¥0 Check
1220740 82 M8 50 20 20 25 1 19.5 22.5 19.5 12
¥0 Check
1220739 82 M8 40 20 20 25 1 19.5 22.5 19.5 12
¥0 Check
1220738 82 M8 35 20 20 25 1 19.5 22.5 19.5 12
¥0 Check
1220737 82 M8 30 20 20 25 1 19.5 22.5 19.5 12
¥0 Check
1220736 82 M8 25 20 20 25 1 19.5 22.5 19.5 12
¥0 Check
1220735 82 M8 20 20 20 25 1 19.5 22.5 19.5 12
¥0 Check
1220734 82 M8 - 20 20 25 1 19.5 22.5 19.5 12
¥0 Check
1220733 82 M6 - female 60 20 20 25 1 19.5 22.5 19.5 12
¥0 Check
1220732 82 M6 50 20 20 25 1 19.5 22.5 19.5 12
¥0 Check
1220731 82 M6 40 20 20 25 1 19.5 22.5 19.5 12
¥0 Check
1220730 82 M6 35 20 20 25 1 19.5 22.5 19.5 12
¥0 Check
1220729 82 M6 30 20 20 25 1 19.5 22.5 19.5 12
¥0 Check
1220728 82 M6 25 20 20 25 1 19.5 22.5 19.5 12
¥0 Check
1220727 82 M6 20 20 20 25 1 19.5 22.5 19.5 12
¥0 Check
1220726 82 M6 - 20 20 25 1 19.5 22.5 19.5 12
¥0 Check
1220725 63 M6- female 50 16 16 19 0.75 16.3 18.8 16.3 10
¥0 Check
1220724 63 M6 40 16 16 19 0.75 16.3 18.8 16.3 10
¥0 Check
1220723 63 M6 35 16 16 19 0.75 16.3 18.8 16.3 10
¥0 Check
1220722 63 M6 30 16 16 19 0.75 16.3 18.8 16.3 10
¥0 Check
1220721 63 M6 25 16 16 19 0.75 16.3 18.8 16.3 10
¥0 Check
1220720 63 M6 20 16 16 19 0.75 16.3 18.8 16.3 10
¥0 Check
1220719 63 M6 16 16 16 19 0.75 16.3 18.8 16.3 10
¥0 Check
1220718 63 M6 - 16 16 19 0.75 16.3 18.8 16.3 10
¥0 Check
1220717 63 M5 - female 50 16 16 19 0.75 16.3 18.8 16.3 10
¥0 Check
1220716 63 M5 40 16 16 19 0.75 16.3 18.8 16.3 10
¥0 Check
1220715 63 M5 35 16 16 19 0.75 16.3 18.8 16.3 10
¥0 Check
1220714 63 M5 30 16 16 19 0.75 16.3 18.8 16.3 10
¥0 Check
1220713 63 M5 25 16 16 19 0.75 16.3 18.8 16.3 10
¥0 Check
1220712 63 M5 20 16 16 19 0.75 16.3 18.8 16.3 10
¥0 Check
1220711 63 M5 16 16 16 19 0.75 16.3 18.8 16.3 10
¥0 Check
1220710 63 M5 position 16 16 19 0.75 16.3 18.8 16.3 10
¥0 Check
1220709 101 M8 - female 60 25 26 30 1.5 25.3 29.3 25.3 15
¥0 Check
1220708 101 M8 50 25 26 30 1.5 25.3 29.3 25.3 15
¥0 Check
1220707 101 M8 40 25 26 30 1.5 25.3 29.3 25.3 15
¥0 Check
1220706 101 M8 35 25 26 30 1.5 25.3 29.3 25.3 15
¥0 Check
1220705 101 M8 30 25 26 30 1.5 25.3 29.3 25.3 15
¥0 Check
1220704 101 M8 25 25 26 30 1.5 25.3 29.3 25.3 15
¥0 Check
1220703 101 M8 20 25 26 30 1.5 25.3 29.3 25.3 15
¥0 Check
1220702 101 M8 - 25 26 30 1.5 25.3 29.3 25.3 15
¥0 Check
1220701 101 M10 - female 60 25 26 30 1.5 25.3 29.3 25.3 15
¥0 Check
1220700 101 M10 50 25 26 30 1.5 25.3 29.3 25.3 15
¥0 Check
1220699 101 M10 40 25 26 30 1.5 25.3 29.3 25.3 15
¥0 Check
1220698 101 M10 35 25 26 30 1.5 25.3 29.3 25.3 15
¥0 Check
1220697 101 M10 30 25 26 30 1.5 25.3 29.3 25.3 15
¥0 Check
1220696 101 M10 25 25 26 30 1.5 25.3 29.3 25.3 15
¥0 Check
1220695 101 M10 20 25 26 30 1.5 25.3 29.3 25.3 15
¥0 Check
1220694 101 M10 - 25 26 30 1.5 25.3 29.3 25.3 15
¥0 Check
